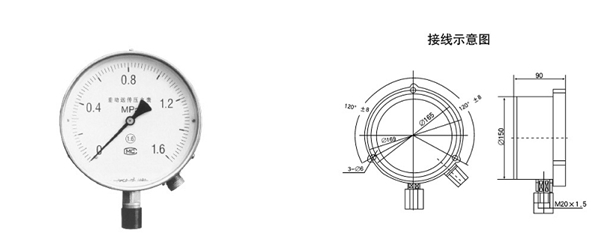

YTT-150差動遠傳動壓力表
YTT-150差動遠傳動壓力表
YTT-150型差動遠傳壓力表是二線制本質安全性防爆儀表，用于測量對銅及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。儀表帶上阻尼器后，可測量脈動、沖擊、突然卸荷介質的壓力。帶上隔膜部分后，可測量大粘度、有腐蝕性介質的壓力。本儀表除就地進行壓力指示外，還連續輸錯與被測壓力信號成線性的4-20mA直流信號�？梢耘cDDZ-II電動單元組合儀表中的顯示、記錄、調節儀表聯用，組成自動記錄、調節、控制等系統。適用于石油、化工、治金、電站、輕工業等部門使用。本儀表符合GB3836.4-83《爆炸性環境用防爆電氣設備本質安全型電路和電氣設備》有關要求，并徑防爆檢驗單位鑒定取得防爆合格證收。
主要技術指示
測量范圍：見型號規格表
輸出信號：4~20MA DC，二線制
精度等級：1.6級
負載電阻：250Ω~350Ω
防爆標志ib II CT5
供應電源：直流電24V+10%/-15%
（本安全型徑ISB5362-1006 5362-2006型安全供電）
工作環境：
溫度：-10~+550℃
相對濕度：≤85%
外磁場：≤5奧斯特
注：1.產品分為基礎，帶阻尼器型“Z”，帶隔膜型“G”（與）介質接觸部分材質為1Gr18Ni9Yi和p2611混煉、帶隔膜阻尼型“F”。
儀表供應電電源為直流24V，作本質安全型使用時由CI系列ISB安全柵供電，做普通型使用時由配電器供電。
型號表示
YTT |
代號 |
型式 |
測量范圍 |
|
|
基型 |
-0.1~0：-0.1~0.06 -0.1~0.15：-0.1~0.3 -0.1~0.15：-0.1~0.3 -0.1~0.5:-0.1~0.9: -0.1~1.5:-0.14~2.4: -0.1-0.1： 0.16:0.25:0.4:0.6 1.1:6.2:2.54.6:10 16:25:40:60:100 |
Z |
帶阻尼路 |
||
G |
帶隔膜 |
0~0.1:0~0.16 0~0.25:0~0.4； 0~0.6:0~1 0~1.6:0~-2.5:0~4： 0~6:0~10.0~16： 0~25：0~40:0~60 0~100 |
|
F |
帶隔膜阻尼器 |
||
|
代號 |
輸出 |
|
|
-150 |
4~20MADC |
|
YTT |
Z |
-150 |
0-6MPa完整型號、測量范圍 |
