YTZ-150電阻傳壓力表
YTZ-150電阻傳壓力表
電阻遠傳壓力表適用于測量對鋼及鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置一滑線電阻式發送器，故可測量值以電量值船只遠距離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。
結構原理
本儀表有一個彈簧管壓力和一個滑線電阻式發送器等所等所組成。
儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的煽形齒輪軸產生偏離時，電阻傳送器的轉譬（電刷）也相應地以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一項相應的讀數值。同時，一次儀表也指示出相應的壓力值。
主要技術指示
★精確度等級：1.6
★發送器起始電阻值：3~20Ω
★發送器滿度電阻值：340~400Ω
★發送器連接端1.2外加電壓不大于6V

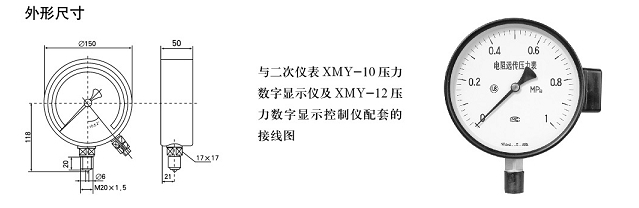

★滑線電阻式發送器接線圖
★使用環境條件：-40~60℃，相對濕度不大于85%，且震動和被測（控）介質的急劇脈動應★對儀表正常工作無明顯影響。
★濕度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃
★重量：1.2KG
測量范圍 |
||||
0~0.1 0~1 0~10 |
0~0.16 0~1.6 0~16 |
0~0.25 0-2.5 0~25 |
0~0.4 0-4 0~40 |
0~0.6 0-6 0~60 |
-0.1~0 -0.1~0.5 |
-0.1~0.06 -0.1~0.9 |
-0.1~0.15 -0.1~1.5 |
-0.1~0.3 -0.1~2.4 |
|
