KJA438W、KJA438N隔膜密封式差壓變送器
KJA438W、KJA438N隔膜密封式差壓變送器
密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。
KJA438W、KJA438N隔膜密封式差壓變送器用于測量液體、氣體和蒸汽的流量、液位、密度和壓力，然后輸出與測得的差壓相對應4~20mA DC信號。
由于它們可與HART275手操器相互進行通訊，故可進行遠程設定及監控。
標準技術規格
1.通訊線路條件
電源電壓：16.4~42VDC（16.4~30V DC ）
通訊距離：2Km，使用CEV電纜時
負載電容：0.22μ F以下
負載電感：3.3mH以下
與電源線的距離：15CM以下
連接于接收電阻上的接收儀表的輸出抗在2.4KHz時，為10K Ω以上
.環境溫度
-40~85℃(-40~185°F)(一般型)
-30~80℃(-22~176°F)(帶數字式表頭）
- 工作壓力
2.7KPa abs（20mmHg ABS）
~法蘭的額定工作壓力
- 電源電壓變動的影響
±0.005%/V（21.6~32V DC， DC，350Ω）
- 安裝
變送器：2-inch管道安裝
隔膜密封件：法蘭安裝
- 安裝法蘭規格
ANSI規格的法蘭與墊片接觸的一面，進行鋸齒形加工（根據ANSI B16.5）
- 防水結構
JIS C0920 防 型（相當于IEC IP67 和NEMA 4X
- 變送器材質
法蘭：JIS SCS14A

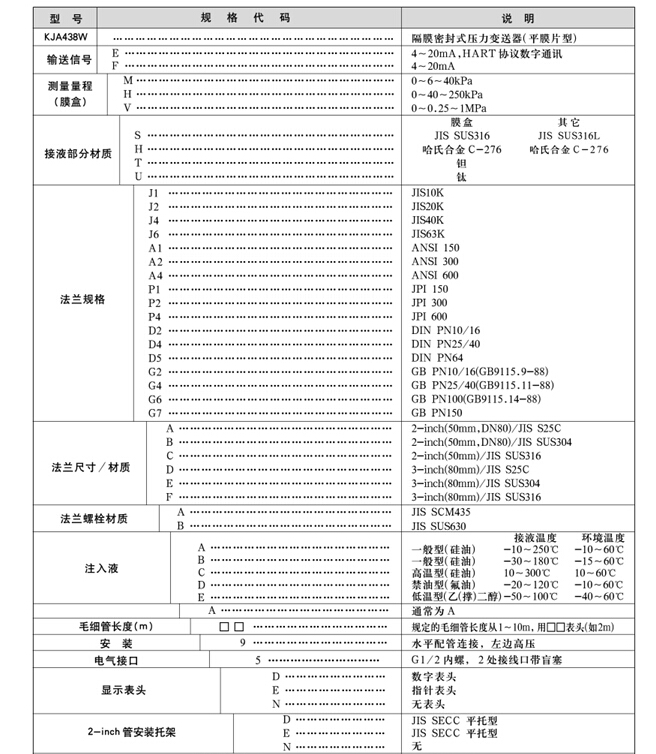

法蘭螺栓：參閱“型號及規格代碼表”
- 隔膜密封件材質
毛細管：JIS SUS316
保護管：JIS SUS304
PVC屏蔽（PVC的****使用溫度：100℃）
10阻尼時間常數
放大器組件和帶隔膜密封件的膜盒組件的時間常數相加值。
放大器組件時間常數：0.2~0.64，可分9段設定。
當毛細管長5m，注入液的代碼A時，在正常溫度下取德的值。
