表面熱電偶

概述

在許多場合下，按工藝要求需作現場流動測溫，WREM、WRNM系列表面熱電偶是按上述工藝要求設計的產品，本系列探頭專供測量各種形狀的固體介質表面溫度，以及測量液體、氣體和橡膠內部的溫度，使用范圍很廣，不受物體表面形狀限制，外形輕巧，攜帶方便，特別是加工現場尤為適用，被廣泛應用在紡織、印染、造紙、塑料、橡膠等工業部門。

WREM、WRNM系列表面熱電偶分手柄式和直柄式二種手桿，有七種形狀探頭，可根據被測物品不同形狀和需要分別選擇。

熱電偶探頭采用鎳鉻-鎳硅、鎳鉻-銅鎳材料作感溫元件，分度號為E型和K型，熱響應時間 τ0.5小于10秒。

型號、規格和用途

 WREM、WRNM-101A型手柄式圓柱表面熱電偶

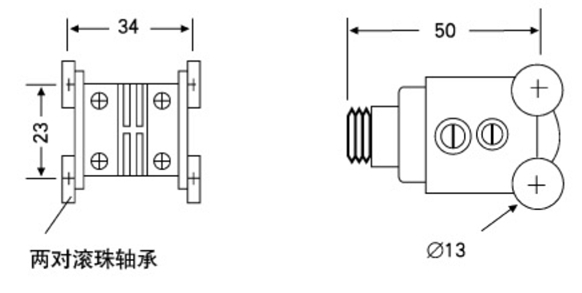

101型探頭頂端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體的磨擦。

探頭適用測量各種直徑130毫米以上光滑金屬體、橡膠、塑料等圓柱體和滾筒表面及外壁的溫度、被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ（500V直流），測溫范圍:0～600℃。

WREM、WRNM-102A型手柄式平面表面熱電偶

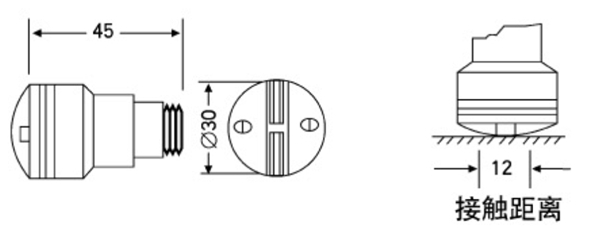

    102A型探頭端部裝有凸起的圓柱體、以限制被測物體與帶狀測溫元件間接觸距離，防止損壞測溫元件。

 探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ（500V直流），測溫范圍:0～600℃。

注: 連續使用時間:  400℃以上，連續使用1分鐘

400℃以下，連續使用3分鐘。

WREM、WRNM-201A型直柄式圓柱表面熱電偶

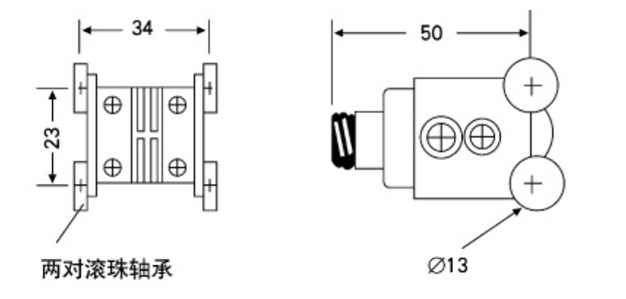

201型探頭端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體磨擦。

 探頭適用測量各種直徑130毫米以上的光滑金屬體、橡膠、塑料等圓柱體和滾筒表面外壁的溫度，被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ（500V直流），測溫范圍0～600℃。

注: 連續使用時間:  400℃以上，連續使用1分鐘。

                                 400℃以下，連續使用3分鐘。

WREM、WRNM-202A型直柄式平面表面熱電偶

     202A型探頭端部裝有凸起的圓柱體，以限制被測物體與帶狀測溫元件間的接觸距離，防止損壞測溫元件。

 探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ（500V直流），測溫范圍0～600℃。

注: 連續使用時間: 400℃以上，連續使用1分鐘。

                            400℃以下，連續使用3分鐘。

WREM、WRNM-203A型直柄式、弓形表面熱電偶

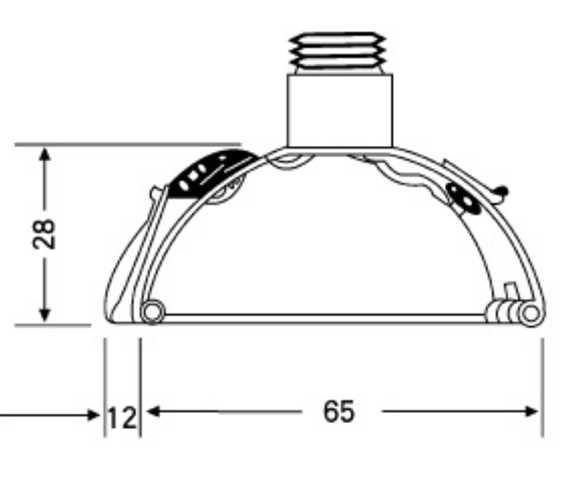

 203A型端部帶有弓狀的探頭，專供測量滾軸、管道、圓柱體、凸緣和極其彎曲的物體表面溫度。元件和金屬弓架間的絕緣電阻不小于5MΩ（100V直流），測溫范圍0～250℃。

WREM、WRNM-204A型直柄式指針形熱電偶

204A型探頭的保護管用不銹鋼制成，具有很高的耐腐蝕性能，因此，適合測量空氣、氣流、蒸汽、液體等流動物質的內部溫度。探頭為接殼式，所以熱響應時間非�？臁�

★     規格: 直徑2毫米探頭長度有50、100mm兩種；

         直徑3毫米探頭長度有75、125、175mm三種；

         直徑4毫米探頭長度有250、350mm兩種。

★     測溫范圍:0～600℃。

WREM、WRNM-205A型直柄式薄片型表面熱電偶

205A型探頭呈薄片狀，厚度僅1毫米左右，因此適合通過狹小的縫隙，它可用來測量模具，軸承以及機械設備的狹縫處表面溫度，如用于滌綸長絲牽伸機狹縫測溫。元件與外殼的絕緣電阻不小于50Ω（100V直流）。

規格：WRENM-205A-1  L=40.5mm；

      WRENM-205A-2  L=90.5mm；

      WRENM-205A-3  L=104.5mm。

測溫范圍：0~250℃。
