裝配式熱電偶
裝配式熱電偶
概 述
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
特 點
·裝配簡單，更換方便
·壓簧式感溫元件，抗振性能好；
·測溫范圍大
·機械強度高，耐壓性能好
工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。
測溫范圍與允差
品種 |
型號 |
分度號 |
允差 |
推薦使用溫度范圍 |
鎳鉻－鎳硅 |
WRN |
K |
±2.5℃或±0.75%｜t｜ |
-200~1200 |
鎳鉻硅－鎳硅 |
WRM |
N |
-200~1300 |
|
鎳鉻－銅鎳（康銅） |
WRE |
E |
-40~800 |
|
鐵－銅鎳（康銅） |
WRF |
J |
-200~750 |
|
銅－銅鎳（康銅） |
WRC |
T |
±1℃或±0.75%｜t｜ |
-200~350 |
鉑銠10－鉑 |
WRP |
S |
±1.5℃或±0.25%｜t｜ |
0~1300 |
鉑銠13-鉑 |
WRQ |
R |
0~1300 |
|
鉑銠30－鉑銠 |
WRR |
B |
600~1700 |
|
鎢錸3-鎢錸25 |
WRW |
WRe3/25 |
±0.5%｜t｜ |
0~2300 |
注：熱電偶的使用與分度號、保護管材質及被測介質有關，如S、R、B型不適合在水蒸氣和還原性氣氛中使用。高精度和測負溫產品需協議供貨。

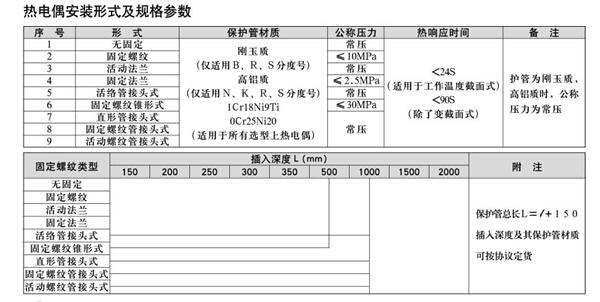

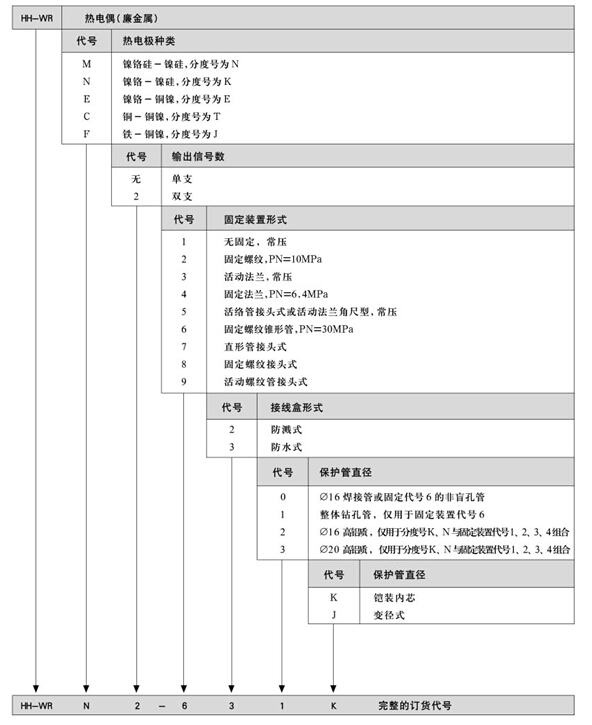

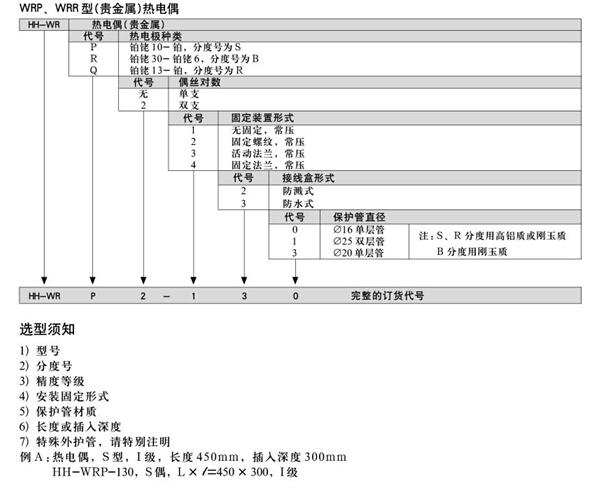

規格及型號
