裝配熱電阻
裝配熱電阻
概 述
工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，它可以直接測量各種生產過程中從-200℃~500℃范圍內的液體、氣體和蒸汽介質以及固體表面溫度。
特 點
★ 壓簧式感溫元件，抗震性能好
★ 毋須補償導線，節省費用
★ 測量精度高
★ 機械強度高，耐壓性能好
★ 進口薄膜電阻元件，性能可靠穩定
工作原理
熱電阻是利用物質在溫度變化時，其電阻值也隨著發生變化的特征來測量溫度的。當阻值發生變化時，工作儀表便顯示出阻值所對應的溫度值。
主要技術參數
★產品執行標準
IEC751
JB/T8622-1997
JB/T8623-1997
★常溫絕緣電阻
熱電阻在環境溫度為15~35℃，相對濕度不大于80%，試驗電壓為10~100V（直流）電極與外套管之間的絕緣電阻≧100MΩ。
測溫范圍及允差
分度號
|
0℃時的公稱電阻R（℃）值Ω
|
電阻比 W（100℃） |
測溫范圍、允差 |
|
測溫范圍℃
|
允差 |
|||
Pt10 |
10 |
1.3850
|
陶瓷元件：-200～600 玻璃元件：-200～500 云母元件：-200～420
|
A級 ±（0.15 0.2%ltl） B級 ±（0.3 0.5%ltl）
|
Pt100 |
100 |
|||
Cu50 |
50 |
1.4280
|
-50～100
|
±（0.3 0.5%ltl）
|
Cu100 |
100 |
|||
注:t為感溫元件實測溫度絕對值，采用ITS-90國際溫標。

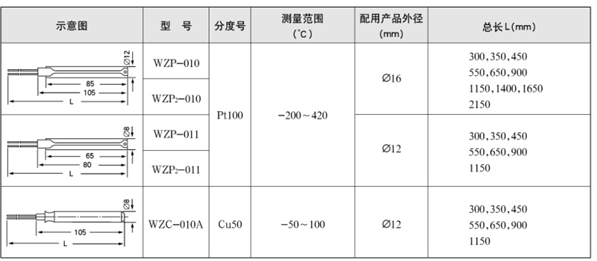

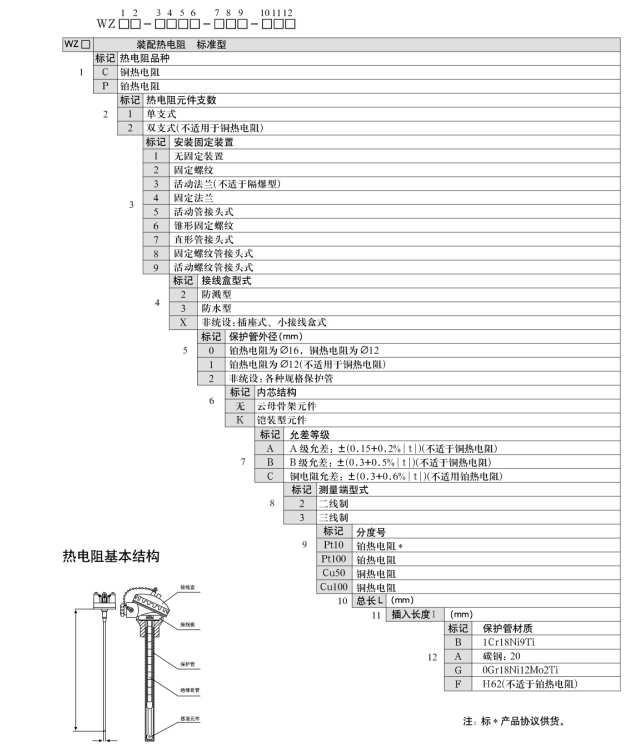

型號及規格
注：WZP-001、WZP2-001陶瓷鉑電阻原件，采用特殊的工藝和材料，因此具有很高的穩定性和耐振動性等特點；WZP-001G、WZP2-001G還具有較強的抗污染能力。

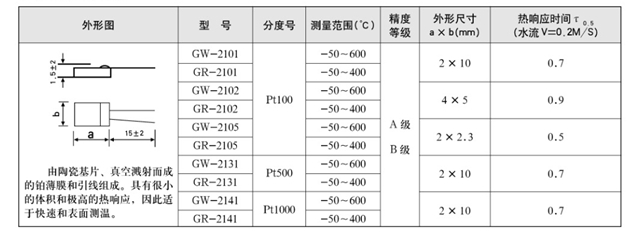

薄膜鉑電阻原件

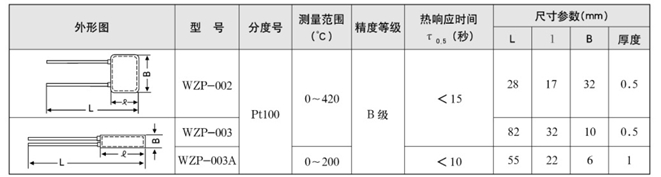

薄片型鉑電阻原件
注:1外保護層為1Cr18Ni9Ti
2工作電流小于5MA

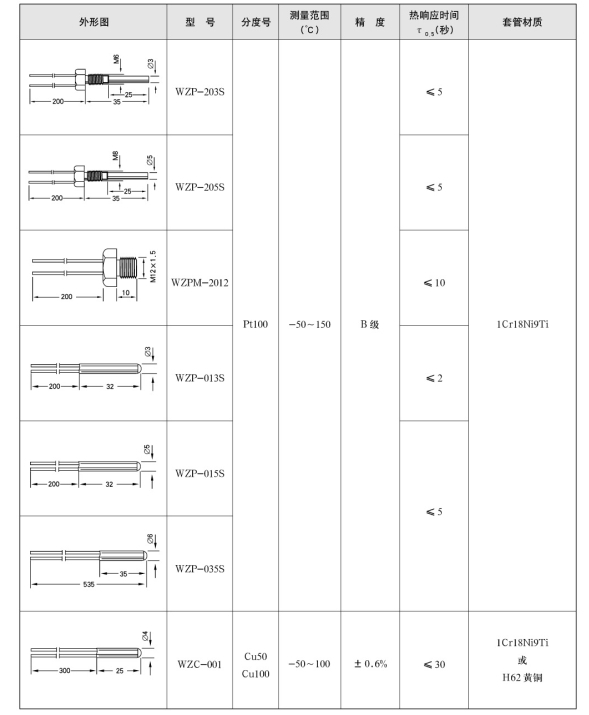

微型熱電阻元件
微型熱電阻元件是由熱電阻元件，多股四氟導線和金屬結構件（金屬套管或帶緊固螺紋的套管），經封裝而成的測溫元件，它的特點是體積小，熱響應快和安裝方便。

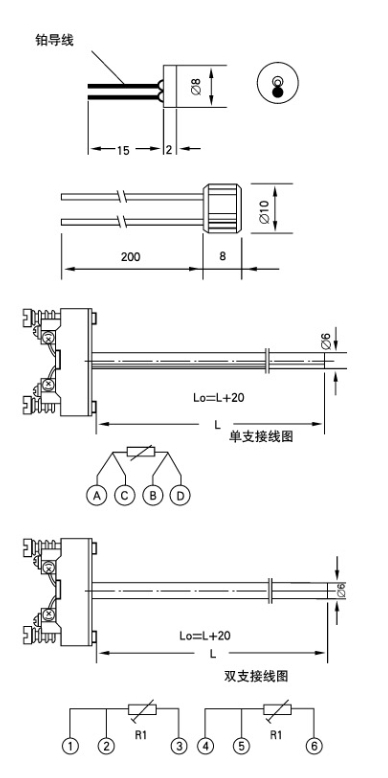

裝配式熱電阻替換原件
端面鉑電阻元件
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
套管材料 |
熱響應時間 |
WZPM-018 |
PT100 |
-200-500 |
B級 |
陶瓷 |
<0.5 |
WZPM-0110 |
-50-150 |
B級 |
1Cr18Ni9Ti 不銹鋼 |
<0.5 |
★帶瓷接線板鉑電阻元件
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
熱響應時間 |
用于長度 |
結構特征 |
WZP-106S |
PT100 |
-200-500 |
A級或B級 |
<15 |
225 250 300 350 400 450 550 650 900 1150 |
測溫部分：為鎧裝形管，冷端：陶瓷接線板并加避震裝置 |
WZP2-106SA |
注：可作裝配式鉑電阻更換元件。
