隔爆熱電偶
概述
工業用隔爆或本安型熱電偶是一種溫度傳感器,通常和顯示儀表、記錄儀表、電子計算機等配套使用,直接測量生產現場存在碳?xì)浠衔锏缺ǖ?~1300℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
特點
1、 多種防爆形式,防爆性能好
2、 壓簧式感溫元件,抗震性能好
3、 測量范圍大
4、 機械強度高,耐壓性能好
工作原理
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同,所區別的是,隔爆或本安型產品接線盒(外殼)在設計上采用防爆特殊結構,接線盒用高強度鋁合金壓鑄而成,并具有足夠的內部空間、壁厚和機械強度,橡膠密封圈的熱穩定性均符合國家防爆標準。所以,當接線盒內部的爆炸性混合氣體發生爆炸時,其內壓不會破壞接線盒,而由此產生的熱能不能向外擴散、傳爆。
主要技術參數
IEC584 GB/T16839-1997
IEC1515 JB/T5518-1991
GB3836.1-83 GB3836.2-83
測溫范圍及允差
型號 |
分度號 |
允差等級 |
|||
1 |
2 |
||||
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
||
WRN |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
||
WRM |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
||
WRE |
E |
±1.5℃ |
-40~+375 |
±1.5℃ |
-40~+333 |
±0.004ltl |
375~1000 |
±0.004ltl |
333~900 |
||
WRF |
J |
±1.5℃ |
-40~+375 |
±1.5℃ |
-40~+333 |
±0.004ltl |
375~800 |
±0.004ltl |
333~900 |
||
WRC |
T |
±0.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
±0.004ltl |
125~350 |
±0.0075ltl |
133~350 |

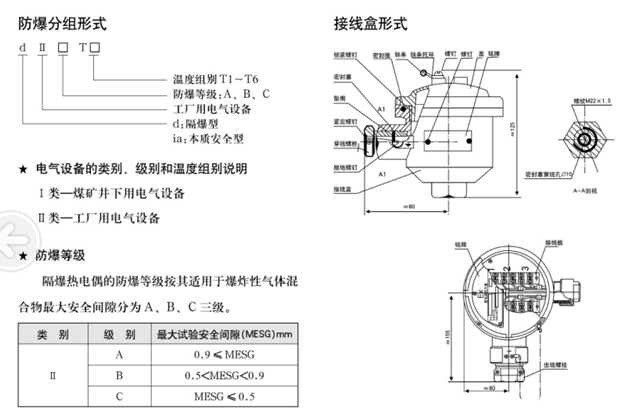

防爆分組形勢
電氣設備的類別、級別和溫度組別說明
1類-煤礦井下用電氣設備
2類-工廠用電氣設備
防爆等級
隔爆熱電偶的防爆等級按其適用于爆炸性氣體混合物****安全間隙分為A、B、C三級。
類別 |
級別 |
****實驗安全間隙(MESG)mm |
Ⅱ |
A |
0.9≤MESG |
B |
0.5≤MESG≤0.9 |
|
C |
MESG≤0.5 |
溫度組別
隔爆熱電偶的溫度組別按其外露部分最高表面溫度分為T1~T6六組。
溫度組別 |
允許最高表面溫度℃ |
T1 |
450 |
T2 |
300 |
T3 |
200 |
T4 |
135 |
T5 |
100 |
T6 |
85 |
