鎧裝熱電偶
鎧裝熱電偶
概述
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常與數顯表、記錄儀表和電子調節器配套使用，同時亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0～1200℃范圍內的液體、蒸汽、氣體介質以及固體表面的溫度。
特點
熱響應時間短，減小動態誤差

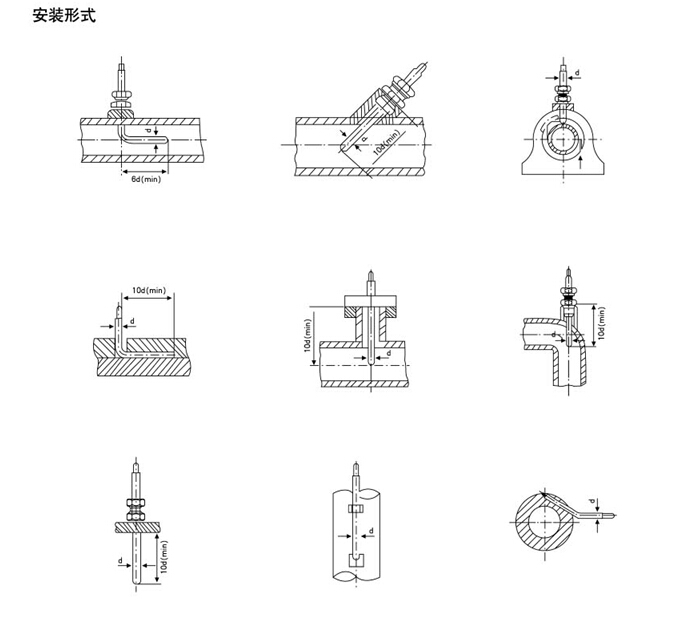

可彎曲安裝使用
測量范圍大
機械強度高，耐壓性能好
工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成，當測量兩端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常溫絕緣電阻
鎧裝熱電偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與護套管之間的絕緣電阻≥1000MΩ.m
即1M 長的試樣絕緣電阻為1000MΩ；
10M長的試樣的絕緣電阻為100MΩ。
偶絲直徑及材料
偶絲直徑 |
單支式 |
雙支式 |
|
套管直徑 |
φ2 φ3 φ4 φ5 φ6 φ8 |
φ3 φ4 φ5 φ6 φ8 |
|
套管材質 |
E、J、T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
K、N |
1Cr18Ni9Ti GH3030 |
Cr18Ni9Ti GH3030 |
|
S |
GH3039 |
GH3039 |
|
測溫范圍及允差
型號 |
分度號 |
允差等級 |
|||
1 |
2 |
||||
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
||
WRNK |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004ｌtｌ |
375~1000 |
±0.0075ｌtｌ |
333~1200 |
||
WRMK |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
|
±0.004ｌtｌ |
375~1000 |
±0.0075ｌtｌ |
333~1200 |
WREK |
E |
±1.5℃ |
-40~+375 |
±1.5℃ |
-40~+333 |
±0.004ｌtｌ |
375~1000 |
±0.004ｌtｌ |
333~900 |
||
WRFK |
J |
±1.5℃ |
-40~+375 |
±1.5℃ |
-40~+333 |
±0.004ｌtｌ |
375~750 |
±0.004ｌtｌ |
333~750 |
||
WRCK |
T |
±1.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
±0.004ｌtｌ |
125~350 |
±0.0075ｌtｌ |
133~1000 |
||
WRPK |
S |
±1℃ |
0~ +1100 |
±2.5℃ |
0~600 |
±［1+0.003（t-1100）］ |
1100~1600 |
±0.0075ｌtｌ |
600~1600 |
||
