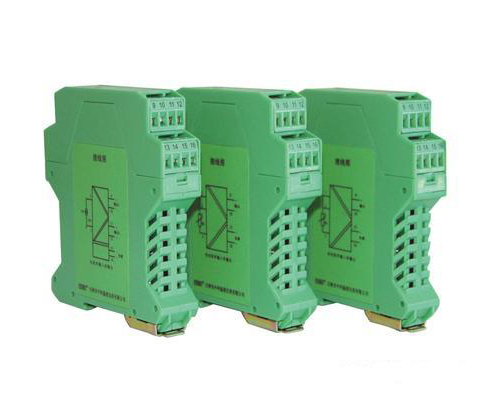

智能導軌式溫度變送器

概 述

  本產品采用了先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用，同時，數字化技術的應用徹底克服了傳統溫度變送器線性差的缺點，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度飄移自動補償?shù)戎T多先進技術，并符合IEC61000-4-4:1995中所規定的第四類(惡劣工業現場)環境對產品的抗電磁干擾要求,這一系列技術的應用使產品的穩定性及可靠性得到科學的保證。

技術指標

輸入信號類型

熱電偶：K、E、S、B、J、R、N、T

熱電阻：Pt100 、Cu100、 Cu50 、BAI 、BA2

系統傳輸準確度：±0.2%*F.S

冷端溫度補償準確度：±1℃（預熱時間10分鐘）

測量熱電阻時允許的引線電阻：≤30Ω

溫度漂移：±0.01%*F.S/℃（100ppm）

電流輸出允許外界的負載阻抗：

    4~20MA輸出時0~500Ω

    0~10MA輸出時0-1.1KΩ

絕緣強度（輸入/輸出/電流之間）：

    不小于2000V。dc，不小于1500V.ac

絕緣阻抗（電源/輸入/輸出之間）：

    不小于100MΩ（一分鐘）

工作中允許大氣壓力：80~106KPa

允許連續工作的環境溫度：-10~+55℃

供電電源：交流：AC95~295V

直 流：DC16~28V

輸入功率：0.9~1.8W(與型號有關)

外形尺寸：寬*高*深（22.5*100*115mm）

輸入信號斷線時的輸出狀態

輸出狀態有跟隨方式、定點輸出方式和斷線保持方式三種狀態可選擇，用戶在訂貨時應予以注明，否則按跟隨方式供貨。

選型方法

選型說明：輸入信號類型及輸出溫度范圍請?jiān)儆嗀洉r(shí)另行說明。

面板指示

PWR：電源指示燈（綠色）

ALM：輸入信號報警指示燈（紅色）；

      正常工作狀態時該指示燈不亮；

      輸入信號故障時閃爍；

      輸入信號超量程時長亮。
