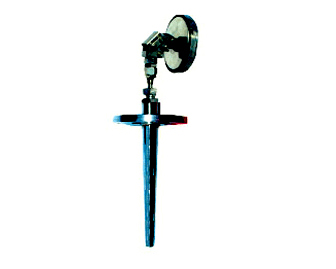

熱套式雙金屬溫度計
熱套式雙金屬溫度計可配合各式安裝套管,滿足不同壓力等級要求。可以直接測量各種生產過程中的 -80-+500 ℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
主要技術參數
標度盤公稱直徑:100
精度等級:1.0、1.5
連接尺寸:M20x1.5、NPT1/2
熱響應時間:≤40s
防護等級:IP55
型號及規格
型 號 |
測溫范圍 |
精度等級 |
保護管材料 |
規 格 |
公稱壓力 |
套管形式 |
HH-WSS-403S |
-80~+40-40~+80 0~500~100 0~150 0~200 0~300 0~400 0~500 |
1.5 |
1Cr18Ni9Ti 304 316 316L 哈氏 C-276
|
75 100 150 200 300 |
≤30MPa |
螺紋連接式 |
HH-WSS-503S |
||||||
HH-WSS-413S |
||||||
HH-WSS-513S |
||||||
HH-WSS-483S |
||||||
HH-WSSX-413S |
||||||
HH-WSSX-483S |
||||||
HH-WSS-403L |
||||||
HH-WSS-503L |
15-40MPa* |
法蘭連接式 |
||||
HH-WSS-413L |
||||||
HH-WSSX-503L |
||||||
HH-WSS-483L |
||||||
HH-WSS-583L |
||||||
HH-WSSX-403L |
||||||
HH-WSSX-483L |
注:1)可套各式安裝套管
2)保護管其余材質根據協議訂貨
3)打“*”表示公稱壓力根據法蘭壓力等級而定
選型須知
型號
精度等級
測溫范圍
安裝固定形式
熱安裝套管形式
插入長度
