HHWJ系列渦街流量計
HHWJ系列渦街流量計
概述
HHWJ系列渦街流量計是結合國內外先進技術，采用先進微處理器、微功耗技術及渦街原理開發出的一種具有國際先進水平的新型流量計。它具有功能強大、測量準確度高、量程范圍寬、管道安裝要求低、壓損小、抗震動性能強、性能穩定可靠、操作簡單等優點，主要應用于工業管道中天然氣、煤氣、氮?dú)�、壓縮空氣等多種氣體工況體積和標況體積流量的計量。
產品特點
★壓力損失小，運行費用低，更具有節能意義。
★結構簡單，無可動部件，無磨損，無需機械維修。
★測量量程比寬，可達10:1（特殊可以擴展）。
★采用低功耗CPU中央處理器及液晶顯示器，采用微功耗設計，耗能低微，分電池供電就地型（電池可用2年）與電池供電遠傳型，也有外供電遠傳型，性能穩定可靠。
★電路高度集成，技術先進，電路無漂移，無自激，就地顯示溫度，壓力，瞬時流量，累積流量，密度，頻率等參數�？蓪�(duì)被測介質進行穩壓補償。
★采用隱藏按鍵設計，密碼菜單管理，有效防止無關人員對儀表改動，儀表參數現場設定簡單。
★儀表設計數字脈沖輸出，也有兩線制4~20mA電流輸出。帶HART協議，帶RS485通訊接口。
★特定的數據實時存儲功能，無論什么情況都能保證內部數據永不丟失。
★采用壓電晶體檢測元件，可靠性高，可在-20~280℃范圍內工作。

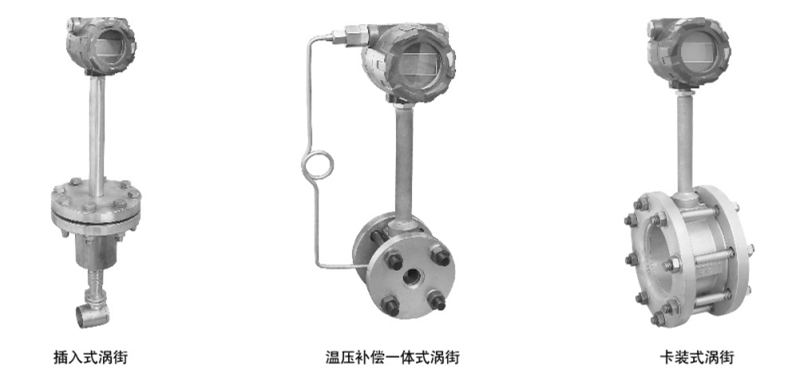

★具有法蘭卡裝式，DN25~300；法蘭插入式，DN300~2000。
★防爆等級：Exd Ⅱ BT4。
★防護等級：IP65。
流量計規格表
|
規格型號 |
公稱通徑mm |
流量范圍（m³∕h） |
準確度（級） | ||
|
液體 |
氣體 |
蒸汽 | |||
|
HHWJ-25 |
25 |
1~12 |
8.8~124 |
7~124 |
1.0 1.5 |
|
HHWJ-32 |
32 |
1.5~20 |
15~200 |
12~200 | |
|
HHWJ-40 |
40 |
2.0~36 |
23~300 |
18~300 | |
|
HHWJ-50 |
50 |
3~56 |
35~450 |
28~450 | |
|
HHWJ-65 |
65 |
4.8~96 |
63~820 |
50~820 | |
|
HHWJ-80 |
80 |
7.2~145 |
90~1200 |
75~1200 | |
|
HHWJ-100 |
100 |
11~224 |
142~1950 |
120~1950 | |
|
HHWJ-125 |
125 |
18~352 |
220~3000 |
175~3000 | |
|
HHWJ-150 |
150 |
26~512 |
320~4400 |
260~4400 | |
|
HHWJ-200 |
200 |
45~920 |
565~7800 |
440~7800 | |
|
HHWJ-250 |
250 |
70.4~1200 |
850~12400 |
720~12400 | |
|
HHWJ-300 |
300 |
100~2020 |
1250~17500 |
1020~17500 | |
|
插入式流量計及有關參數值（插入式中心流速點） | |||||
|
HHWJ-300 |
300 |
127~1650 |
1810~13500 |
1260~13500 | |
|
HHWJ-400 |
400 |
226~2950 |
3250~23800 |
2250~23800 | |
|
HHWJ-500 |
500 |
353~4600 |
5560~37800 |
3500~37800 | |
|
HHWJ-600 |
600 |
510~6620 |
7320~54600 |
5100~54600 | |
|
HHWJ-800 |
800 |
910~11800 |
13200~96700 |
9100~96700 | |
|
HHWJ-1000 |
1000 |
1450~18500 |
20100~151600 |
14500~151600 | |
|
HHWJ-1200 |
1200 |
2050~25650 |
27500~209000 |
20500~209000 | |
|
HHWJ-1500 |
1500 |
3200~40300 |
45500~335000 |
32000~335000 | |
|
HHWJ-2000 |
2000 |
5600~71400 |
80200~608600 |
56000~608600 | |
殼體材質：不銹鋼，碳鋼
公稱壓力：標準型傳感器 1.0MPa~4.0MPa
高壓型傳感器 6.3MPa~42MPa 特殊訂貨。
典型應用：蒸汽及壓縮空氣、煤氣等中高速流體，插入式應用：大口徑管道蒸汽、液體和氣體。
