HH系列明渠流量計
HH系列明渠流量計
概述
HH系列超聲波明渠流量計是用于測量自流非滿管、開口排放渠道液體流量的儀表。明渠流量計的應用場所有城市供水引水渠、電廠冷卻水飲水和排水渠、污水治理流入和排放渠、工礦企業的化工液體、廢水排放以及水利工程和農業灌溉用渠道。
槽堰式明渠流量計由流量轉換器、液位計、量水槽堰三部分組成
工作原理
用于渠道流量測量時，在渠道上安裝水槽堰。量水槽堰的作用是把渠道內流量的大小轉換成液體的高低。用液位計測量槽堰內的液位，流量轉換器（二次表）再按各類槽堰的液位-流量關系計算出液體流量。渠道內的流量越大，槽堰內液位越高；流量越小，液位越低。一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮�，還有渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝槽堰，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于槽堰的幾何尺寸。同樣的槽堰放在不同的渠道上，相同的液位對應相同的流量。槽堰把流量轉成了液位。
巴歇爾槽尺寸及流量范圍

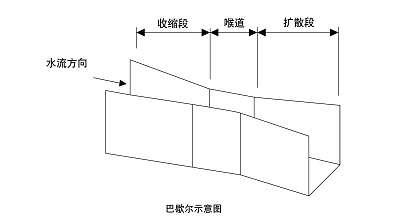

巴歇爾槽為矩形橫斷面短喉道槽，由水流方向上游的收縮段、喉道段和下游的擴散段組成。巴歇爾槽按喉道寬度尺寸分為三種類型：小槽型、標準槽型、大槽型。巴歇爾槽的流量測量范圍0.3~335000m³╱h。根據最小流量和****流量確定巴歇爾槽的結構尺寸。由于巴歇爾槽需要嵌入現場的渠道內，所以當流量范圍一定時對渠道寬、高最小尺寸有要求。
渠道最小尺寸與流量對應關系表
類型 |
渠道最小尺寸（寬*高*長）mm |
最小流量（m³╱h） |
****流量（m³╱h） |
類型 |
渠道最小尺寸（寬*高*長） |
最小流量（m³╱h） |
****流量（m³╱h） |
小型 |
200*250*700 |
0.30 |
20 |
標準型 |
2300*1100*3400 |
162 |
9000 |
260*300*800 |
0.7 |
50 |
2700*1100*3650 |
288 |
10800 |
||
300*500*950 |
2.8 |
115 |
3100*1100*3800 |
342 |
12900 |
||
450*650*1550 |
5.4 |
400 |
3400*1100*4000 |
360 |
14400 |
||
600*800*2900 |
9.0 |
904 |
大型 |
4800*1300*7050 |
576 |
29800 |
|
標準型 |
880*1000*2950 |
12.6 |
1440 |
5700*1600*8300 |
684 |
52800 |
|
1200*1100*3100 |
16.2 |
2300 |
7700*1900*12000 |
828 |
90000 |
||
1300*1100*3100 |
45.0 |
3100 |
9200*2200*13200 |
1116 |
136000 |
||
1450*1100*3100 |
90.0 |
4000 |
10800*2200*13500 |
1368 |
17000 |
||
1600*1100*3200 |
108 |
4500 |
12400*2200*14100 |
1656 |
203000 |
||
1720*1100*3350 |
108 |
5400 |
15600*2200*15000 |
2160 |
270000 |
||
2000*1100*3400 |
126 |
7200 |
19000*2200*16300 |
2700 |
335000 |
量水槽堰的選型
◆量水槽堰的選擇首先考慮現場流量范圍的大小適合選用哪種槽堰。
◆當可選多種槽堰時，根據現場的現有渠道土方尺寸，以盡量減小施工量為原則確定某種槽堰。
◆有淤泥、雜物沉淀時，應選用巴歇爾槽或無喉道槽。
◆三角堰、矩形堰等寬堰對水流的阻力較大，固體物易于沉積在上游側，但制作成本較低；巴歇爾槽、無喉道槽水流的阻力小，固體物不易沉積，制作成本較高。
◆量水槽堰的材質要根據液體的腐蝕性來確定，一般選用PVC、碳鋼、不銹鋼。PVC材質具有抗腐蝕能力，但應防止陽光暴曬，防止老化，也不宜用于高溫介質。
技術參數
|
90°三角堰 |
矩形堰 |
等寬堰 |
巴歇爾槽 |
無喉道槽 |
P-B槽 |
流量范圍 |
0-6480m³∕h |
0-176400m³∕h |
0-277000m³∕h |
0-335000m³∕h |
0-10800m³∕h |
90-42000m³∕h |
準確度（%） |
3.0 |
5.0 |
||||
測量液體 |
水、污水及其他液體 |
|||||
槽堰材質 |
塑料、不銹鋼、玻璃鋼、水泥 |
|||||
信號輸出 |
1、4-20mA：阻抗小于500Ω，光隔離，準確度0.1%
|
|||||
鍵盤 |
壁掛式：2*8 盤裝式：16鍵 |
|||||
顯示器 |
2*10漢字顯示，帶有背光 |
|||||
測量功能 |
流量、累積流量、運行時間 |
|||||
數據存儲 |
可儲存前720小時，前365天，前36個月，前10年數據，內容包括流量，累積流量 |
|||||
環境溫度 |
轉換器：-10~45℃ 超聲傳感器：-20~45℃ |
|||||
防護等級 |
壁掛式傳感器：IP65；盤裝式傳感器 IP52；超聲傳感器：IP52 |
|||||
超聲傳感器電纜型號 |
RVVP3*0.3 |
|||||
工作電源 |
AC220V±10% DC12-36V 功率1.5W |
|||||
轉換器外形尺寸 |
壁掛式：213*185*107mm 盤裝式：160*80*250mm |
|||||
超聲液位傳感器外形尺寸 |
∮80*200mm |
|||||
轉換器重量 |
壁掛式：1.2kg 盤裝式：1.0kg |
|||||
超聲傳感器重量 |
1.5kg |
|||||
例如，選型壁掛式轉換器，巴歇爾槽，渠寬、深各500mm，不帶打印機。
選型編碼為：HHLM∕A∕500∕500∕0
◆明渠流量計典型應用：供水、引水、污水、廢水、排放、水利工程和農業灌溉、城市下水、化工液體等
典型應用：非接觸式監測的儀表，適用于包括：自來水、雨水、廢水和活性污泥流量和液位控制
