HH系列聲波流量計
HH系列聲波流量計
概述
HH系列聲波流量計是以超聲波時差為原理，采用低電壓，多脈沖，信號數字處理及糾錯技術，測量滿管流體流量的儀表。廣泛用于自來水、環保、發電廠供暖、冶金、礦山、石油、化工、食品、醫藥、造紙、鋼鐵等行業。
當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速.
便攜式超聲波流量計
非接觸式測量方式、體積小、攜帶方便適用于現場測量各種尺寸管道液流。內置鎳氫充電電池工作時間達20h以上用戶界面靈活，使用簡單，智能型打印功能，保證流量數據的完整。
型號性能參數
項目 |
性能、參數 |
型號 |
HH-2000P |
主機 |
2*20點陣式背光型液晶顯示器，工作溫度（-20~60℃） |
打印機輸出24列字符微型熱敏打印機 |
|
4*4+2式輕觸鍵盤 |
|
數據接口RS-232或選配RS-485 |
|
傳感器 |
標準S1型 適用于管徑：DN15~DN100mm 流體溫度≤70℃ |
標準型M1型 適用于管徑DN50~DN700mm 流體溫度≤70℃ |
|
標準L1型 適用于管徑：DN300~DN6000mm 流體溫度≤70℃ |
|
測量介質 |
水、海水、工業污水、酸堿液、各種油類等能傳導超聲波的液體 |
流速范圍 |
0~±32m∕s |
測量精度 |
由于±1% |
電源 |
鎳氫電池可連續工作20小時以上或AC220V |
功耗 |
2W |
充電 |
采用智能充電方式，直接接入AV220V，充電后自動停止，顯示綠燈 |
重量 |
凈重2.0Kg（主機） |
備注 |
配備一體式高強度防護箱，可以在野外惡劣環境中使用 |
產品特點
◆穩定性好，精度高，線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
◆測量范圍廣，三種探頭可選
選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量流速范圍可 以達到-32m∕s——+32m∕s
◆內置鎳氫電池，可充電工作內置
大容量鎳氫充電電池，可支持流量計連續工作20小時以上
◆內置數據記錄器 可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊
◆支持中英文菜單 不同版本的流量計，可支持中文或英文菜單
◆可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅度提高
◆抗干擾能力強 采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
手持式超聲波流量計
手持式超聲波流量計是一種體積小，質量輕，攜帶方便，操作靈活，數據自動存儲，全中文顯示。
標準配置
型號性能參數
項目 |
性能 參數 |
型號 |
HH-2000H |
主機 |
4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等 |
內置數據記錄器，可記錄日期、累積流量、信號狀態，工作時間等 |
|
標準數據接口RS-232用于記錄數據或聯網檢測 |
|
傳感器 |
標準M1型，另有其他4種可供選擇 |
傳感器電纜 |
標準為5m*2，也可加長為10m*2 |
管段尺寸 |
15mm~6000mm |
準確度 |
優于1% |
流速范圍 |
0~±30m∕s |
測量介質 |
水、海水、工業污水、酒精、酸堿液、各種油類等均勻、單一、穩定的液體 |
運動管材 |
鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等質密的管道，允許有襯里 |
直管段 |
傳感器安裝點滿足：上游10D，下游5D，距泵出口處30D（D為管徑） |
電源 |
內置鎳氫充電電池可連續工作10h以上 AC100V~240V的適配器 |
尺寸 |
200*74*33mm |
重量 |
500g |
備注 |
配備一體式鋁合金防護金，可在野外惡劣環境中使用 |
性能參數
◆穩定性好，精度高
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
◆測量范圍廣，三種探頭可選
選用不同型號的傳感器，可實現口徑DN20~DN6000mm管道流量的測量
測量流速范圍可達-32m∕s———+32m∕s
◆內置鎳氫充電電池
內置大容量鎳氫充電電池，可支持流量計連續工作12h以上
◆大屏幕液晶顯示
可同時顯示累積流量，瞬時流量，流速，工作狀態等。
◆體積小巧，攜帶方便
體積：210*90*30mm，重量僅為0.5kg（主機）
◆非接觸式測量
將帶磁性的超聲波流量計傳感器吸附固定在管道外壁，即可完成流量測量
◆支持中英文菜單
不同版本的流量計，可支持中文或英文的菜單
◆可靠性高
采用低電壓，多脈沖發射電路，測量精度，使用壽命及可靠性大幅度提高
◆抗干擾能力強
采用雙平衡信號差分發射、接收電路、有效抵御變頻器，電視塔、高壓線等強干擾源
◆內置數據記錄器
內置數據記錄器，空間為24k字節，可以存儲2000行的測量數據
固定式超聲波流量計
固定式超聲波流量計，非接觸式測流方式，結構緊湊、堅固、國際先進的壓鑄鋁機殼，適用于現場測量各種尺寸管道液流，大屏幕背光液晶可同時顯示瞬時流量=累計流量、流速、時間等參數。
型號性能參數
型號 |
（壁掛式）HH-2000S（盤裝式）HH-2000B（防爆式）HH-2000D （插入式）HH-2000C（管段式）HH-2000G |
顯示方式 |
2*20字符背光LCD顯示 |
信號輸入 |
5路 4~20mA輸入，精度0.1% 可輸入壓力、液位、溫度等信號 |
信號輸出 |
電流輸出：4-20mA或者0-20mA RS232，RS485接口，可編程 正，負，凈累計流量及熱量累計脈沖信號或瞬時流量的頻率信號 |
|
自動記憶前64日、64月、5年的累計流量 自動記憶前64次來電和斷電時間及流量，可進入人工或自動補量 自動記錄前64日流量計的工作狀態是否正�；虺霈F(xiàn)異常狀態的次數 |
測量范圍 |
0~±32m∕s |
材質 |
鋼，不銹鋼，鑄鐵，銅，PVC，鋁，玻璃鋼，水泥等 |
測量介質 |
水，海水，工業污水，酸堿液等可傳導超聲波的液體 |
直管段要求 |
傳感器滿足上游≥10倍的管徑距離，下游≥5倍的管徑距離，離泵出口至少30倍管徑距離 |
精度 |
優于1%，插入式：0.5%（國內精度高穩定的流量計） |
電源 |
24VDC或者220VAC |
探頭種類 |
S1型探頭：DN15mm-DN100mm |
M1型探頭：DN50mm-DN700mm |
|
L1型探頭：DN300mm-DN6000mm |
|
以上探頭均可浸水工作 |
|
重量 |
≤2.5kg |

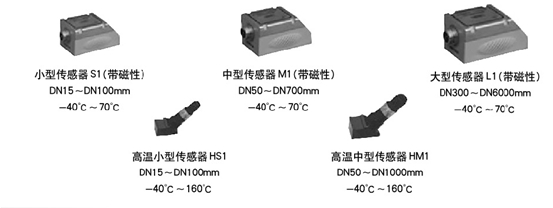

可選配的傳感器
產品特點
★穩定性好，精度高 線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
★測量范圍廣，三種探頭可選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量流速范圍可達-32m∕s——+32m∕s
采用一體式結構，在測量點即可完成測量，符合絕大多數儀表的使用習慣，結構更加合理；
★防護等級高，性價比高
采用全灌膠防水工藝，防護等級IP68；體積小，具有防水、防爆（本安型）功能；
本地顯示；可現配所有種類傳感器；
可浸入水下2米工作
★多重顯示，操作方便簡潔
一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單
即可用磁性棒在一次表上瀏覽參數，可通過二次表用中文進行參數再設定或顯示，使用操作方便簡潔。
★支持中英文菜單
不同版本的流量計，可支持中文或者英文的菜單
★可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅度提高
★抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
★強大的自動記憶功能
自動記憶前64日、前64月、前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是否正常。
★組網快捷、傳輸距離遠
一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。

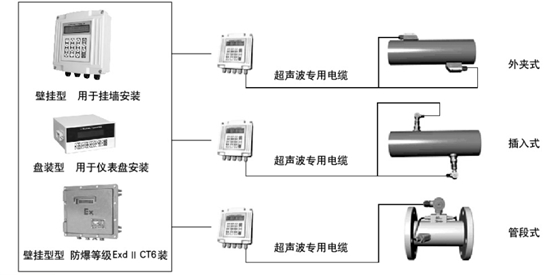

超聲波流量計測量組成圖（主機由用戶選配）
