HH-LW系列渦輪流量計

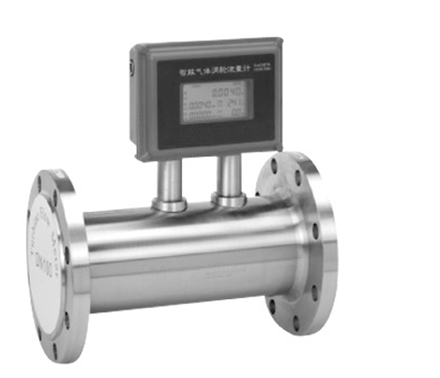

HH-LWQ系列氣體渦輪流量計

概述

HH-LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精度計量儀表，具有超高的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。

該產品經國家防爆產品質檢部門GB3836.2000《爆炸性氣體環境用電氣設備第一部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為Exd Ⅱ BT6（隔爆型）、Exia Ⅱ CT6（本安型）。適用于含有ⅡA、Ⅱ8、ⅡC類T1~T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。

產品特點

◆采用新型傳感器，始動流量計，壓力損失小，抗震與抗脈動流性能好，不易腐蝕，可靠性好，使用壽命長。

◆采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。

◆采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。

◆按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。

◆采用EEPROM數據存儲技術，具備歷史數據的存儲與查詢功能，三種歷史數據記錄方式可供用戶選擇。

◆流量計表頭可180°旋轉，安裝使用簡單方便。

◆高精確度，一般可達±1.5%R，±1.0%R。

◆重復性好，短期重復性可達0.05%~0.2%正是由于具有良好的重復性，在貿易結算中優先選用的流量計。

◆可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pn=101.325KPa,Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等數據。

工作原理

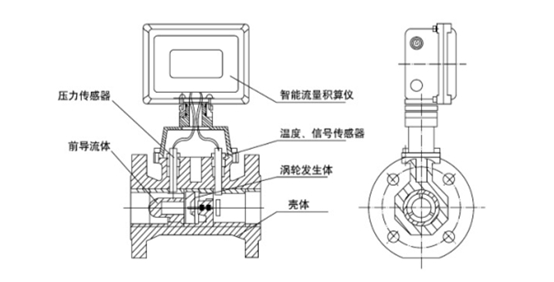

流量計結構

工作原理

當氣流進入流量計時，首先經過獨立機芯的前導流體并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力力矩和摩擦力矩后開始轉動。當阻力力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。

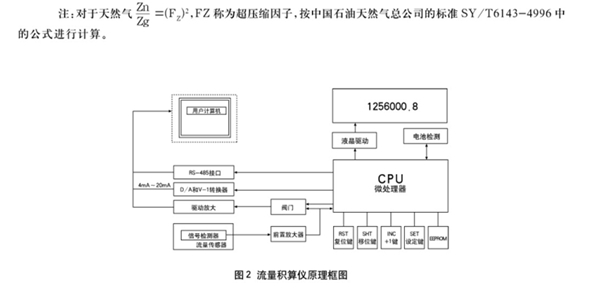

流量計算儀工作原理

流量計算儀有溫度和壓力檢測模擬通道、流量傳感器通道以及微處理單元組成，并配有外輸出接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下：

      Qn=Zn∕Zg•(Pg+Pa)∕Pn•Tn∕Tg•Qg

式中：Qn-標準狀態下的體積流量（m³∕h）

      Qg-未經修正的體積流量（m³∕h）

      Pg-流量計壓力檢測點處的表壓（KPa）

      Tg-介質的絕對溫度（273.15+t）k

      t-被測介質攝氏溫度（℃）

      Zn-標準狀態下的壓縮系數

      Tn-標準狀態下的絕對溫度（293.15k）

      Pn-標準大氣壓（101.325KPa）

技術參數

基本參數

測量范圍及工作壓力

儀表選型

     用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、   流量范圍及信號輸出要求合理選擇流量計的型號規格。

為使流量計的使用性能更佳，流量計的使用流量范圍應在（20%~80%）Qmax范圍內比較合適。

流量計出廠時的信號輸出方式：工況脈沖信號輸出（三線制）、標準流量信號（IC卡）輸出或RS-485通訊輸出。若要求有其他輸出功能，請?jiān)谟嗀洉r(shí)說明。

   例：選用一臺不銹鋼材質，溫壓補償一體化渦輪流量計來測量天然氣，用戶工況測量范圍為20~400m³∕h，要求本安防爆，型號為：HHG-LWQ-E-100S1∕S∕L∕B∕N∕N

典型應用：天然氣、氮?dú)�、壓縮空氣等中低流速氣體

HHG-LWG系列液體渦輪流量計

概述

    HHG-LWG系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉A12O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5*10﹣²*³㎡∕s的液體，對于運動粘度大于5*10﹣²*³㎡∕s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。

工作原理

    當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。

渦輪流量計的流量方程可分為兩種：實用方程和理論流量方程。

流量計的系數與流量（或管道雷諾數）的關系曲線如下圖所示。由圖可見，儀表系數可分為兩段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流體低于傳感器流量下限時，儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似的TUF特性曲線的形狀是相似的，它僅在系統誤差水平方面有所不同。

傳感器的儀表系數由流量校驗裝置校驗得出，它完全不問傳感器內部流體機理，把傳感器作為一個黑匣子，根據輸入（流量）和輸出（頻率脈沖信號）確定其轉換系數，它便于實際應用。但要注意，此轉換系數（儀表系數）是有條件的，其校驗條件是參考條件，如果使用時偏離此條件系數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體特性參數的情況而定。

    國內外學者提出許多理論流量方程，他們適用于各種傳感器結構及流體工作條件，至今渦輪儀表特性的水動力學特性仍舊不很清楚，它與流體特性及流動特性有復雜的關系。比如當現場有漩渦和非對稱速度分布時水動力學特性就非常復雜。不能用理論式推導儀表系數，儀表系數仍需由實流校驗確定。但是理論流量方程有巨大的實用意義，它可用于指導傳感器結構參數設計及現場使用條件變化時儀表系數變化規律的預測和估算。

產品特點

♦高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

♦重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

♦輸出脈沖頻率信號，適用于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

♦可獲得很高的頻率信號（3~4kHz），信號分辨率強；

♦范圍度寬，大中口徑可達1:20，小口徑為1:10；

♦結構緊湊輕巧，安裝維護方便，流通能力大；

♦適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

♦專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型；

♦可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

主要技術參數

基本參數

測量范圍及工作壓力

注1：DN15~DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)?ldquo;公稱通徑”后加“（FL）”

例如，選用一臺法蘭連接式防爆型渦輪流量計測量柴油，管道為DN40，現場需要顯示并遠傳二線制電流信號，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：HHG-LWG-40（FL）∕D∕05∕S∕S∕E∕H16

注2：在選取D型儀表時，用戶可選擇二線制，三線制或者四線制，如不指定默認為二線制。

    型號表示方式   二線制4-20mA  LWG-40（FL）∕D∕05∕S∕S∕B∕H16

                   三線制4-20mA   LWG-40（FL）∕D-3∕05∕S∕S∕B∕H16

                   四線制4-20mA   LWG-40（FL）∕D-4∕05∕S∕S∕B∕H16

典型應用：水、柴油、甲醇等無雜質無強烈腐蝕性液
