HWG系列彎管流量計

概述

HWG系列彎管流量計是利用流體離心力原理測量管道內介質流量，屬差壓式流量測量系統。該流量計由彎管傳感器、智能流量計、差壓變送器及管道閥門組成，它具有測量范圍寬，重現性精度高，無附加壓力損失�，F(xiàn)場維修量小，運行費用低，并可實現溫壓實時補償，可用于測量管道內氣體、蒸汽等各種介質的流量計量。

技術參數

測量范圍

   管徑：DN15~2000mm

   流速：0.3~5.0米∕秒（液體介質）

         7~70米∕秒（蒸汽與一般氣體介質）

   溫度：0~600℃

   壓力：0~16MPa

1. 測量精度：系統測量精度1.0級
2. 模擬量輸：瞬時流量轉換成模擬信號4~20mA

   輸出，多參數數字量串行輸出，供板式打印機使用。

產品特點

◆彎管流量計可耐高溫、高壓，可在潮濕、粉塵、震動等各種惡劣環境中工作。

◆傳感器無插入元件，無附加阻力損失，能耗低，符合節能環保要求；結構簡單，安裝方便，維護量小，是一種非常理想的流量測量儀表。

◆測量介質全面，包括液體（熱水、冷水、油、液氨以及其他液體）、氣體（高爐煤氣、焦?fàn)t煤氣、氧氣、空氣、天然氣、乙炔、硫化氫等）與蒸汽。

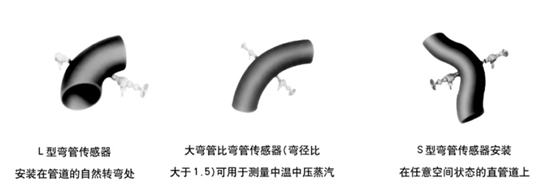

◆測量口徑DN15~2000，管道轉彎處及直管道上均能安裝，安裝直管段要求低，前5D，后2D。

◆測量流速范圍寬，適用于管道內流速為0.2~12m∕s（液體介質）和2~160m∕s（氣體與蒸汽介質）。

P60

◆測量精度可達0.5~1.5級，重復性為0.2%。

◆為方便用戶使用，我公司彎管流量計有一體與分體機構。

◆智能一體彎管流量計，采用先進的電路設計，功能強大，微功耗，大屏幕液晶屏顯示流量信息，內部先進存儲器保證數據安全。

◆一體化彎管流量計系統，可以使用電池供電與外24VDC供電，輸出4~20mA，脈沖信號，有Hart協議。

提供管道內外徑，提供管道材質。

典型應用：液體：熱水、冷水、輕質油、化工液體；氣體：高爐煤氣、焦?fàn)t煤氣、混合煤氣；過熱蒸汽、飽和蒸汽、壓縮空氣、天然氣、液化氣、火炬氣
